Barrage du Chastang sur la Dordogne
Commune en rive Gauche Cours d'eau Commune en Rive Droite
Servières le Château (19) Dordogne St Martin la Méanne (19)
Concession Construction Hauteur Longueur Retenue Altitude
EDF 03 1947 à 1952 85 m 300 m 22 km 237 m

Cartographie -- Album -- Portes ouvertes 2010 -- Conduite forcée -- Centrale
Atelier EDF -- Dossier technique -- Souvenir d'un anonyme
Cartes postales -- Photos anciennes -- Espace/Musée EDF

Document de 1985
Sur cette page :
Vue en plan du barrage
Coupe verticale par l'axe d'une prise d'eau
Coupe dans l'axe de l'évacuateur de crues
Turbines Françis à axe vertical

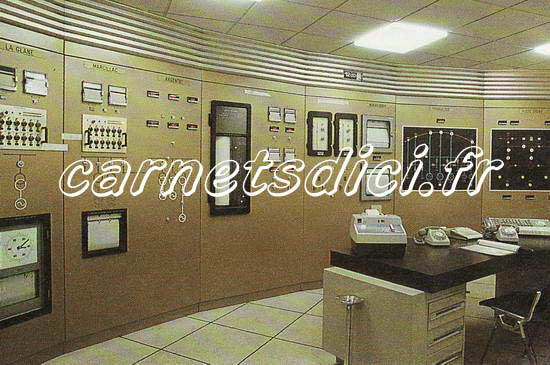

Tableau de commande

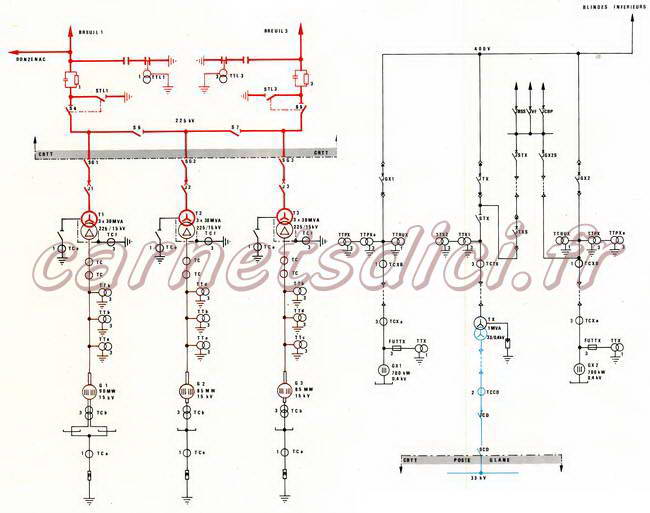

Schéma électrique

Vue en plan du barrage

Coupe dans l'axe de l'évacuateur de crues

Coupe verticale par l'axe d'une prise d'eau

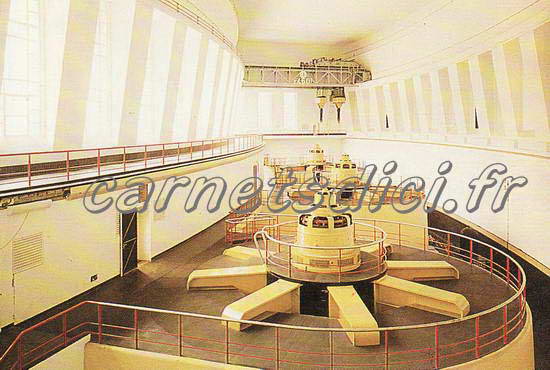

Turbines Françis à axe vertical
Puissance nominale 90.000 kW (G.1)
85.000 kW (G.2-3)
Puissance maximale totale 290.000 kW
Hauteur de chute brute maximale

70 m
Vitesse de rotation 150 t/mn
Débit maximal turbinable 533 m3/s
Poids d'une roue 50 t



Tableau de commande

Schéma électrique
