Barrage de l'Aigle, niveau 1 Cette zone n'est que le dessus de l'iceberg. L'arbre de la machine plonge à près de 20 m en dessous.

13/10/10 - Une pivoterie de groupe surmontée d'un manège

13/10/10 - Un groupe consigné en cours de maintenance

13/10/10

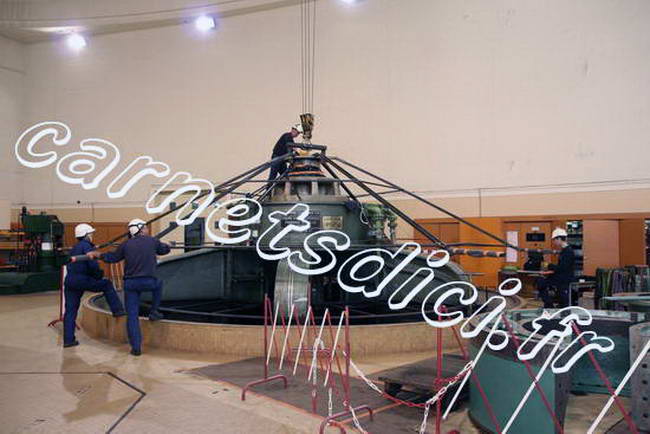

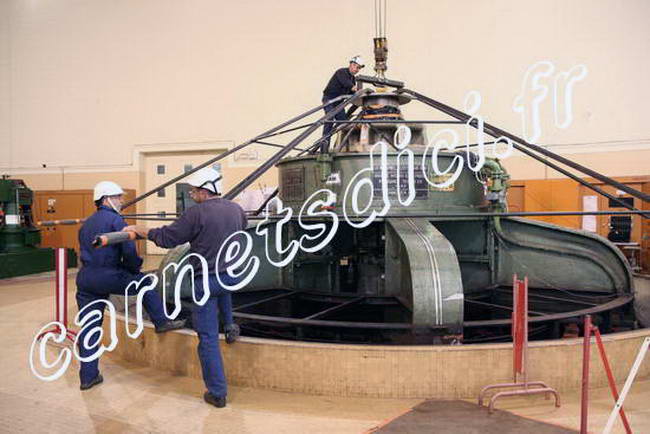

13/10/10 - Le portique permet de faire tourner le groupe à la main pour s'assurer que l'arbre est bien dans son axe, bien aligné, qu'il ne tourne pas en balourd, que rien ne frotte .... ' A douze bonhommes on fait tourner les 350 tonnes du groupe'.

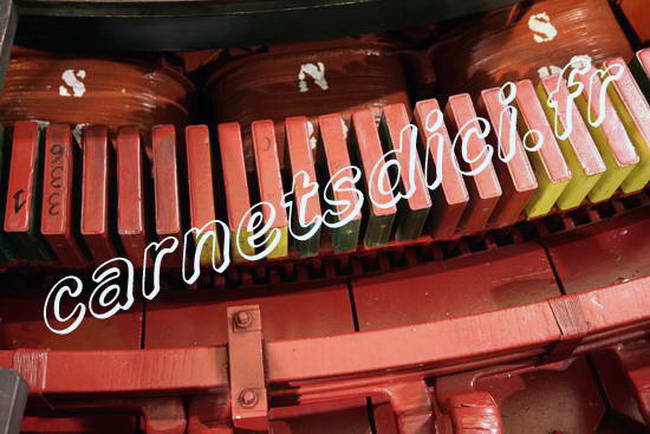

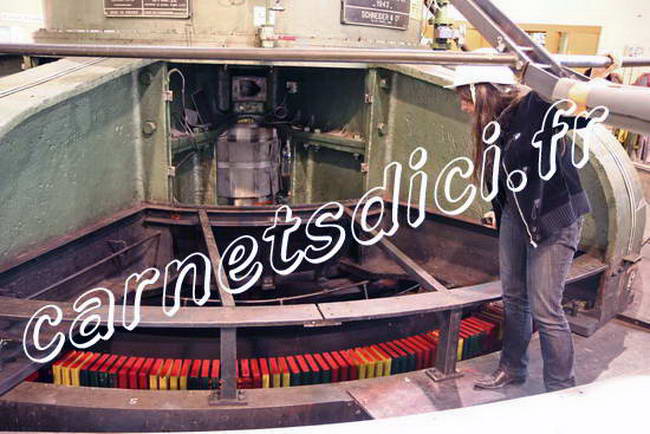

13/10/10 - L'alternateur Le stator est fait de barres car beaucoup de puissance doit passer dedans.

13/10/10 - L'alternateur Le rotor fait 6 m de diamètre, 2 m de haut et 250 tonnes - C'est la plus grosse pièce de la machine.

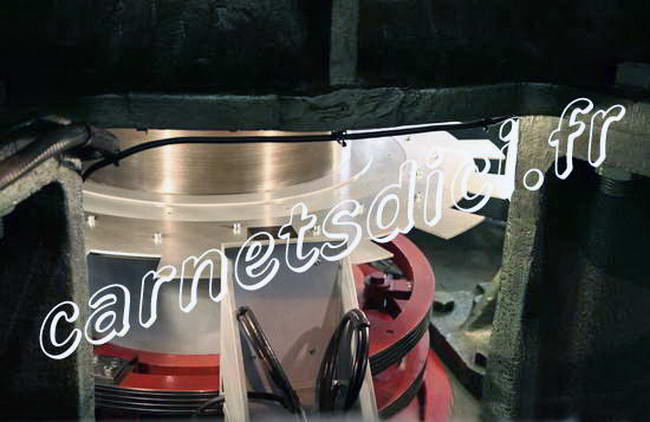

13/10/10 - Ouverture dans la pivoterie

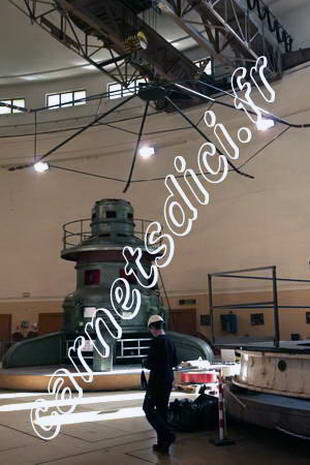

13/10/10 - Le déplacement du portique

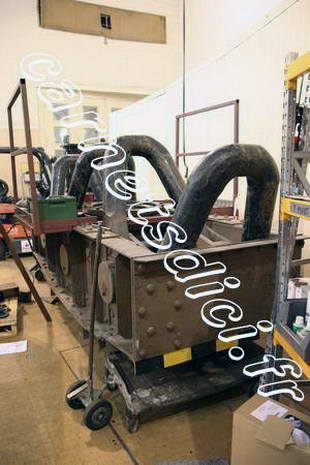

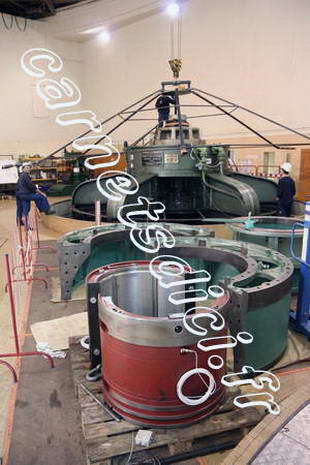

Au premier plan : des paliers servant à guider l'arbre 13/10/10

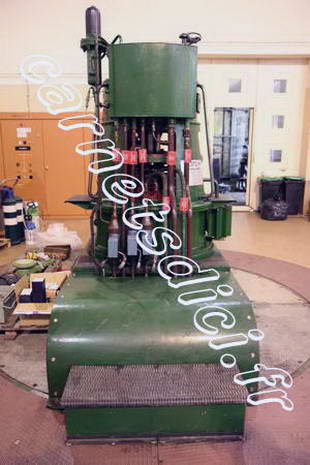

L'outil de préhension pour accrocher le rotor. Il pèse 10 T Le groupe auxiliaire. Il est alimenté par une conduite de 1m de diamètre et sert à alimenter la rivière quand les gros groupes ne fonctionnent pas. 13/10/10

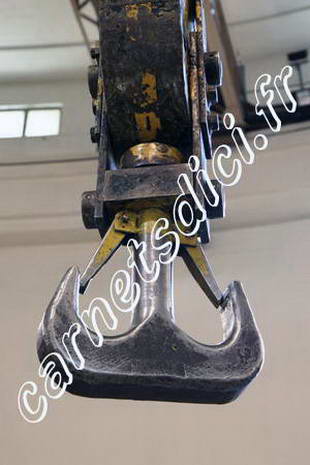

13/10/10 - Le petit pont roulant peut lever jusqu'à 30 tonnes. Au delà on utilise le gros pont de 250 tonnes (équivalent de 250 voitures)
