Dossier Moulins

Moulin de la Brousse sur la Glane de Servières Voir liste des meuniers de Xaintrie en 1906 La Brousse -- Moulin de la Brousse -- Croix

Moulins de Xaintrie

IGN 1984 Journal des Photos 090901

NAP 1840 Existait en 1853

Ce moulin en ruine est sis dans une enceinte privée. Il n'est plus en fonctionnement. Il ne se visite pas.
Un grand merci aux propriétaires pour cette exceptionnelle visite commentée.

23/05/19 - Photo Jean Fioroni

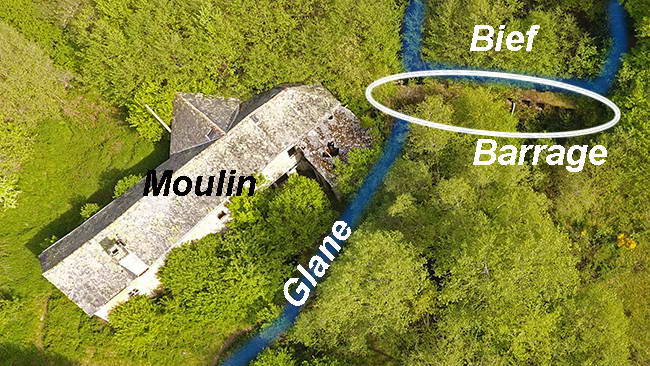

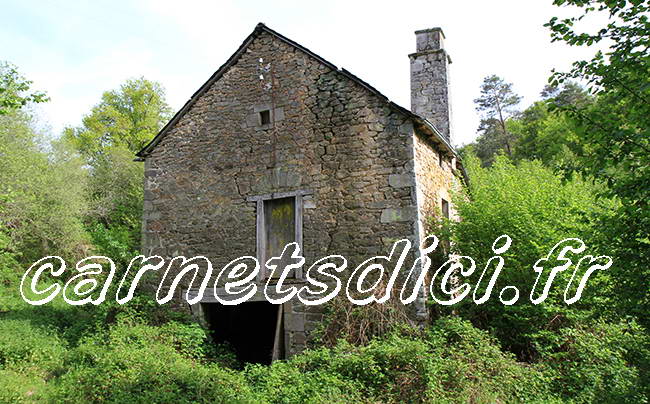

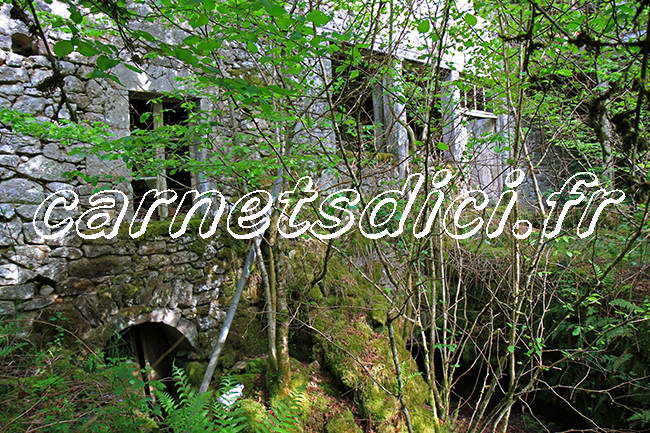

Le moulin de la Brousse La Sortie d'eau

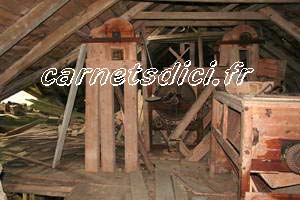

Le Barrage pour la retenue d'eau Un moulin hallucinant d'ingéniosité. 3 niveaux. Tout y est encore 'lisible' : une roue à aubes pour la meule à huile, trois turbines et des cylindres pour le reste. Des poulies, des courroies et des câbles entraînaient les diverses composantes de l'activité : moulins à grains, bleuteries, planchister, tour, scierie, production d'électricité, atelier d'entretien ... Des 'canalisations' en bois acheminaient la matière (blé, farine) grâce à des élévateurs. Un ingénieux système surveillait le régime du moulin (ralentissement, croisière, emballement). Le tout était enfermé dans un impressionant enchevêtrement vertical de 'colonnes' en bois et de courroies. Un joili barrage en pierre donne aujourdh'hui à cet étrange univers une magique athmosphère d'antan où une seule personne suffisait à assurer avec passion le bon déroulement de l'ensemble. Arrêt du fonctionnement en 1956. Jean Fioroni

01/09/09 - Photos Jean Fioroni

23/05/19 - Photo Jean Fioroni

23/05/19 - Photo Jean Fioroni

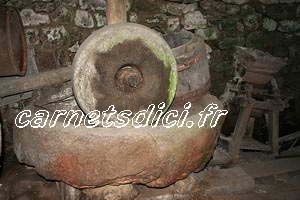

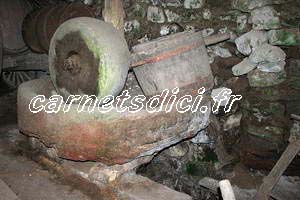

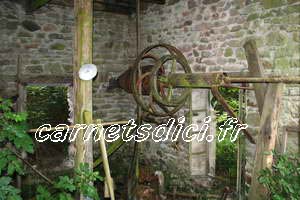

Meule à huile

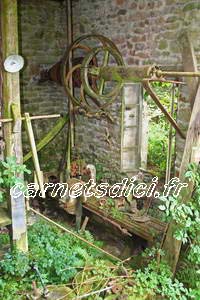

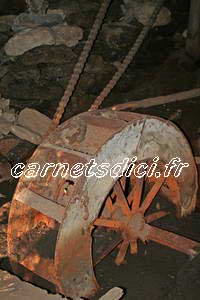

La massive meule à huile était entraînée par une grosse chaîne reliée à la roue à aube

01/09/09 - Photos Jean Fioroni

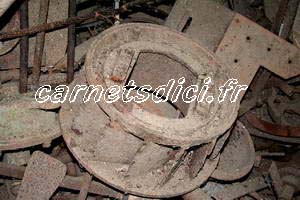

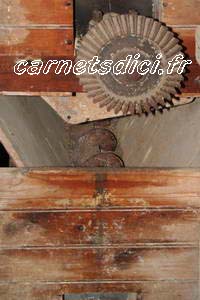

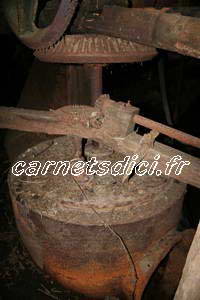

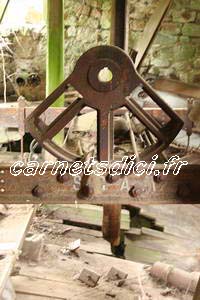

Eléments de la turbine

Turbine

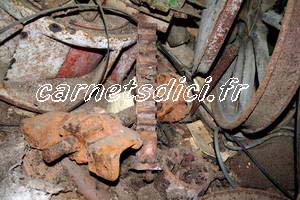

Crémaillères

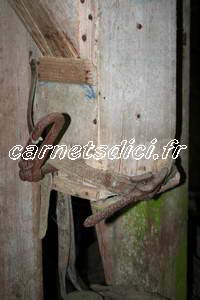

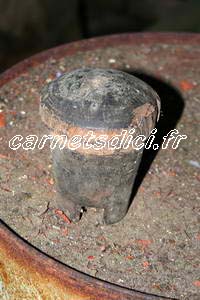

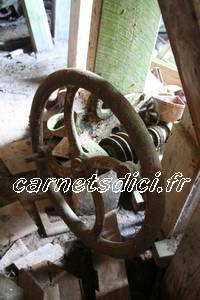

Ci-contre : l'axe de la turbine tournait sur cette pièce immergée et qui était ... en bois ! Inusable. A gauche : commande du débit d'eau située à l'étage. 01/09/09 - Photos Jean Fioroni

Eléments de contrôle du moulin

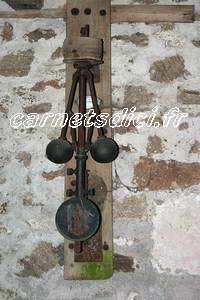

Relié à l'axe maître du système de poulies par une courroie, ce curieux engin à 'contrepoids' contrôlait le bon fonctionnement du moulin. Une cloche sonnait en cas de sous ou de sur régime et prévenait ainsi des risques d'arrêt ou d'emballement intempestifs. 01/09/09 - Photos Jean Fioroni

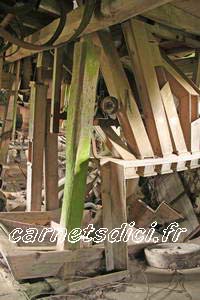

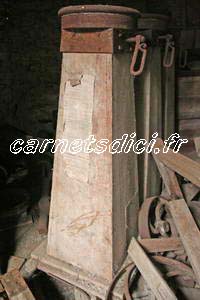

Acheminement de la matière (blé, farine, ...)

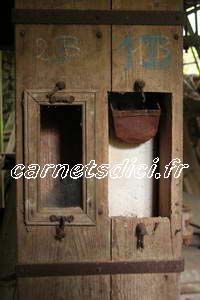

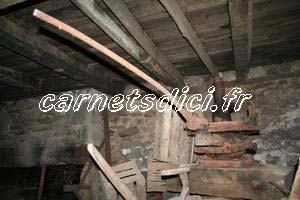

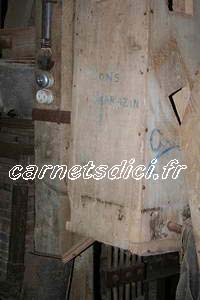

Un judicieux système d'élévateurs dans des 'canalisations en bois pas moins judicieuses !

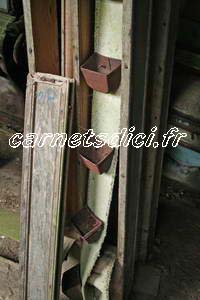

Remarquer les godets accrochés à la bande dans l'élévateur

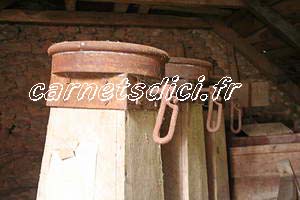

Extrémités 'terminales' des canalisations


Remarquer un des godets de l'élévateur sur la partie supérieure droite à côté de la poulie.

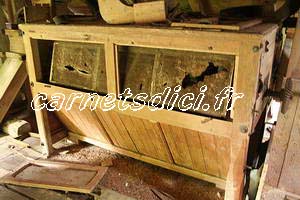

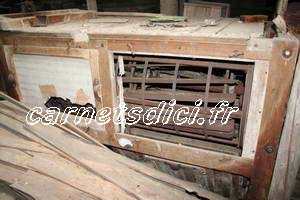

Tamis de tri et éléments de bluterie


Filtrage final juste avant la mise en sac

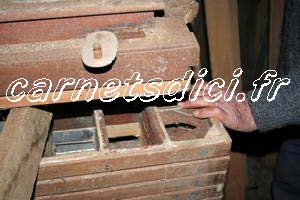

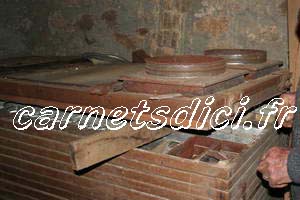

Planchister A chaque plaque correspond un tamisage spécifique

Les grains d'acacia injectés dans le planchister pour éviter le collage de la farine sur les tamis en soie

Au dessus les deux entrées du planchister

Planchister. A droite sous la main, le chemin pour la remontée des grains d'acacia

Blutoir

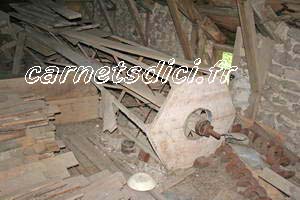

Blutoir

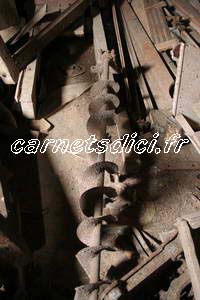

Vis sans fin pour l'écoulement des produits

Remarquer la vis sans fin au fond de la 'boîte'

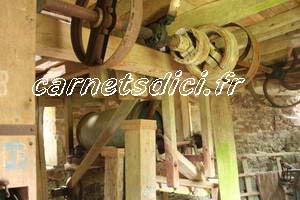

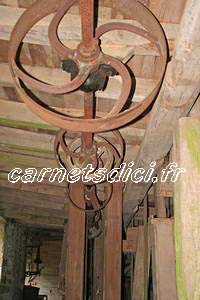

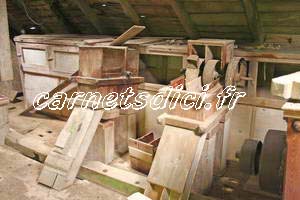

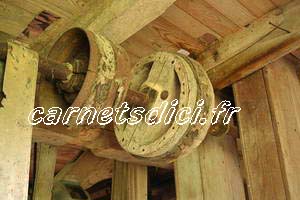

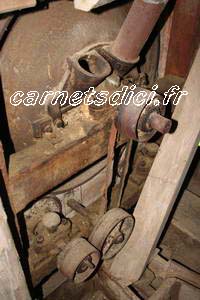

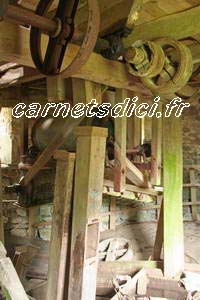

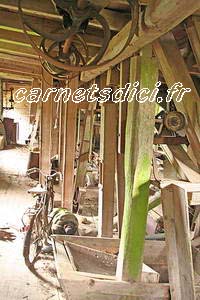

Système de transmission

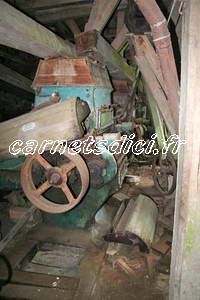

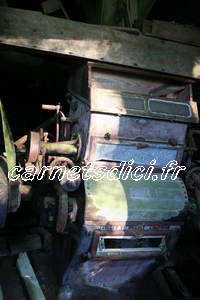

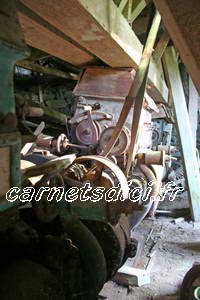

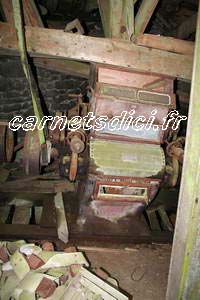

Les cylindres Teisset-Braud-Chapron

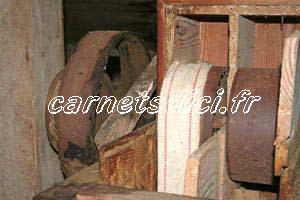

Une des courroies d'entraînement

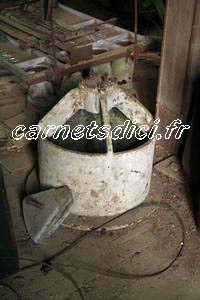

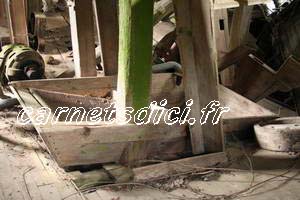

Trémie d'alimentation au départ du système

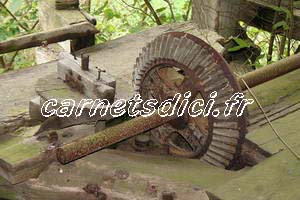

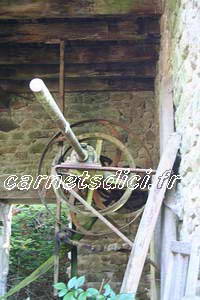

Système pour l'entraînement de la scierie

La grande poulie, à droite, entraînait un câble de près de 70 m de long
pour faire fonctionner la scierie éloignée du moulin

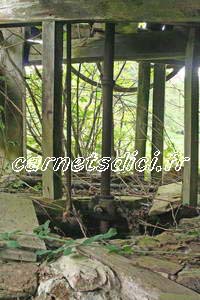

Au dessous l'axe central de rotation plongeait directement vers la turbine située à plus de 6m au sous sol

Atelier à l'extérieur

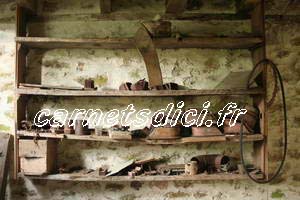

Accolé au moulin et relié par des courroies, l'atelier permettait d'entretenir et/ou de refaçonner des pièces.

Divers à nommer et à classer

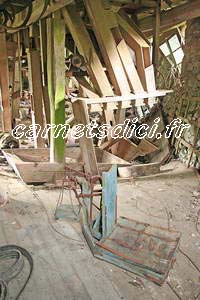

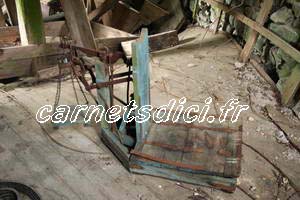

Balance

Balance

Article sur 'le pain chimique' paru dans l'Ami du Peuple (journal fondé en 1928)

Presse à huile


Presse à cidre

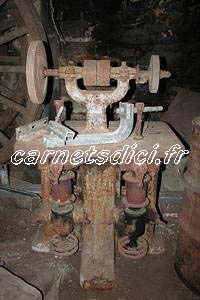

Tour à deux axes indépendants entraînés par courroie et poulies

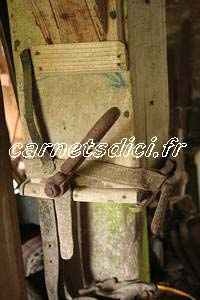

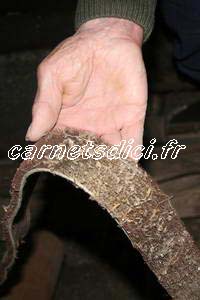

Bande pour carder

Dans le main de l'ancien meunier

23/05/19 - Photo Jean Fioroni

23/05/19 - Photo Jean Fioroni

23/05/19 - Photo Jean Fioroni
